FABRAP kan je leren wanneer het je uitkomt.
Middels de onderstaande hoofdstukken en een live omgeving waar je FABRAP kunt uitproberen in je eigen tempo, wanneer en hoe vaak je maar wilt.
Middels deze “Hands on” FABRAP training zal je de werkmethode snel onder de knie krijgen.
Proberen?
Vraag onder aan de pagina vrijblijvend een training-account aan.
Liever een interactieve training?
Live Training
Een klassikale training met het maximaal aantal hieronder aangegeven deelnemers, op je eigen locatie is het ideaal voor een succesvolle training.
Er zijn trainingen voor;
- Fitters - lassers - monteurs -(0,5 dag) - (max 8 deelnemers)
- Werkvoorbereiders -(1 dag) - (max 4 deelnemers)
- QC medewerkers -(1 dag) - (max 4 deelnemers)
- Voormannen - Uitvoerders - (0,5 dag) - ( max 6 deelnemers)
- Projectleiders - managers - (0,5 dag) - (max 6 deelnemers)
Teams - Training
Een klassikale training als weergegeven bij de live trainingen is ook mogelijk via Microsoft Teams of Skype.
Ervaring leert ook dat deze manier van trainen meestal hetzelfde resultaat geeft als de klassikale training.
Deze laagdrempelige methode bied ook een prima platform voor een, één op één ondersteuning en of training. Een mooi medium dus.
- Een geschikte ruimte met een Wifi verbinding
- Een TV scherm of beamer
- Een printer in de buurt verbonden met de trainees
- Een laptop voor elke deelnemer (m.u.v. training 1)
- Een gatenmal en potlood voor elke deelnemer
- Een markeerstift voor elke deelnemer
- Een laptop of computer met een internet verbinding
- Teams of Skype geïnstalleerd op de computer
- Een ruimte waar je ongestoord kan werken
- Een aangesloten printer
- Een gatenmal en potlood
- Een markeerstift

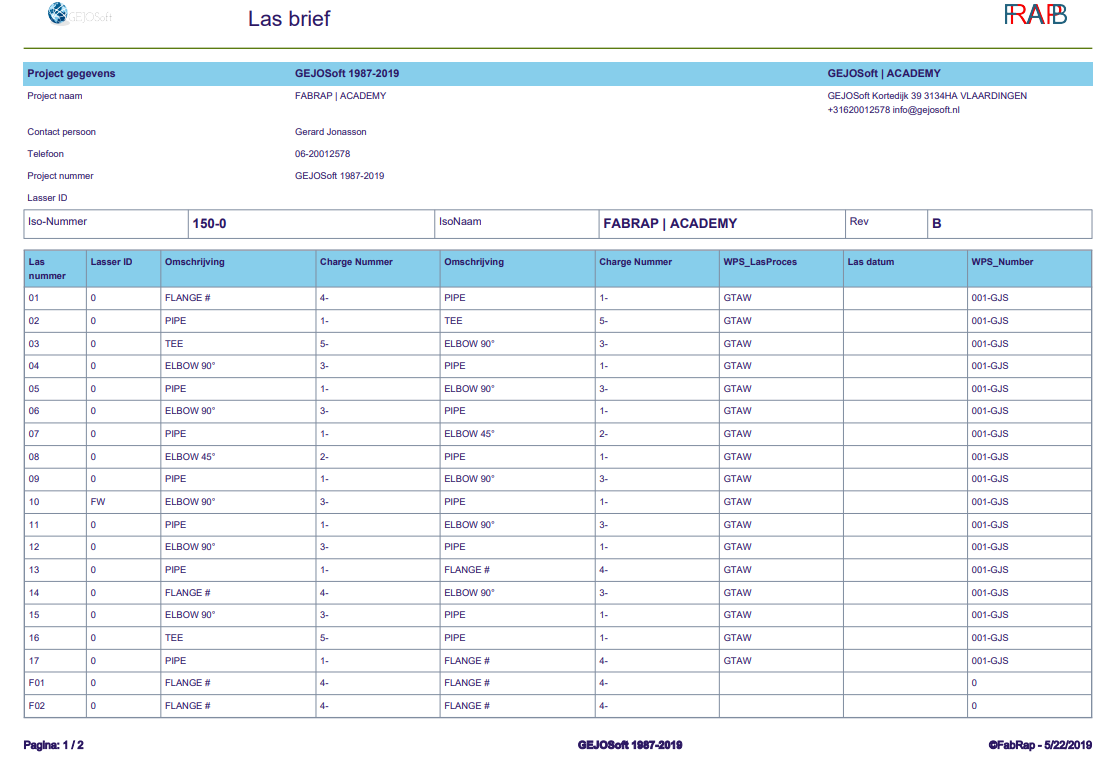

Een ingevulde lasbrief om in te voeren in FABRAP:
ISO-150-0-Lasbrief_ingevuld
Oefen certificaat
45º Elbow 316LMiddels de “links” in de linker kolom kun je verschillende oefenmaterialen downloaden.
Iso ballen en invoeren in FR.
Resultaat van de oefening is een Lasbrief die aan een ISO wordt gekoppeld die vervolgens de productie in gaat. Je hebt ook een Las-procedure aan de lassen gekoppeld en aangegeven of deze las een Shop of Field weld is.
Daarnaast heb je ook alle flens en andere verbindingen in het systeem gezet.
En op de achtergrond “automatisch” de benodigde manuren berekend om deze isometric te vervaardigen,
Hoe mooi is dat!
Materialenontvangst/ controle.
De juiste en goede materialen zijn de basis voor een goed product / project. Het goed controleren van de ontvangen goederen is dan ook een serieuze zaak.
Daarnaast is er veel aandacht en inspanning nodig om deze materialen tijdens het productieproces en montage, onbeschadigd te houden.
De juiste materialen op haar unieke plek in het project te brengen.
En dan volledig aantoonbaar en herleidbaar.
Project instellen (tabellen)
In het hoofdscherm begint elk project en kunnen veel zaken in de algemene sfeer worden ingesteld.
Denk hierbij ook aan de lassers die we in dienst of ingehuurd hebben met hun kwalificaties die we van hieruit ook kunnen verlengen.
Stam_Basis tabellen
Deze tabellen zijn bedoeld voor niet “sterk” veranderende gegevens die we dan steeds meenemen in een nieuw project en dus niet steeds hoeven in te vullen.
In dit hoofdstuk worden de verschillen tussen de Stam en Project_tabellen toegelicht.
Materiaalcertificaten controleren.
Een materiaalcertificaat. Waar moet het minimaal aan voldoen? Wat moet er op staan en waar moeten we op letten?
Materialen zijn in het fabricageproces het belangrijkste onderdeel.
Zonder goede en de juiste materialen is het niet mogelijk een goed product te fabriceren.

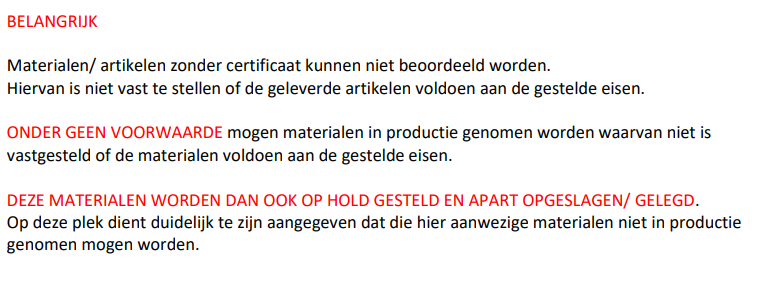

Zonder het attest (certificaat) is het materiaal niet te controleren en wordt dan ook niet in productie genomen. (HOLD)
Laat op het certificaat met bijvoorbeeld een marker of opmerkingen, zien wat je hebt gecontroleerd.
Geef bij een HOLD in FABRAP altijd aan welk teamlid dit probleem aan het oplossen is. Dit neemt veel vragen weg!
Lasbrief verwerken in FR.
Las data ingevuld op de lasbrieven, verwerken in FABRAP.
De valkuilen en alle waarschuwingen uit het systeem worden belicht in dit hoofdstuk.
Wat of wanneer is het meest ideale tijdstip/ moment om de verbindingsdata op te halen en te verwerken?
Geen data in is – Geen data out!
Tijdens verwerking van de gegevens zal het systeem diverse waarschuwingen geven bij afwijkingen en of onregelmatigheden.
Dit alles helpt bij het opsporen van afwijkingen tijdens productie en geven op die manier gelegenheid voor correcties indien nodig.
NDO (Niet Destructief Onderzoek)
Met o.a. een uitleg over de verschillende onderzoeksmethoden.
In dit hoofdstuk wordt het aanvragen van niet destructief onderzoek in FABRAP uitgelegd.
Het geeft tevens richting in hoe te bepalen welke verbindingen en hoeveel ervan onderzocht moeten worden om aan de normen en aanvullende eisen te voldoen.
Meer weten over Niet Destructief Onderzoek?
Klik op de link hieronder.
NDO Rapportage verwerken in FR.
Wat moet er minimaal op een NDO rapport vermeldt zijn?
De resultaten van het niet destructief onderzoek worden in FABRAP ingebracht. Dit geeft direct inzicht en overzicht over de NDO status,
(waar we staan, en eventuele te nemen vervolgacties)
Kunnen we verder of moeten een reparatie uitvoeren?
Een reparatie geeft zeker veel verstoring en faalkosten. Het is dus raadzaam het NDO resultaat nauwlettend te monitoren.
Dit geeft aan dat de NDO resultaten direct verwerkt moeten worden om de nodige acties uit te zetten. Mocht er onverhoopt gerepareerd moeten worden maakt het FR systeem dit direct in orde door automatisch een reparatie record aan te maken. Dat scheelt dan weer wat en je kan de te repareren las zo niet vergeten.
FR houdt de NDO resultaten op twee manieren bij.
Projectresultaat waarbij de reparatie resultaten niet meetellen in het NDO percentage.
Lasserprestatie waarbij de reparatieresultaten wel meetellen. Dit laatste om de lasserprestatie goed te kunnen monitoren.
Daarnaast kan je met de data uit FR dashboards maken waardoor je nog meer grip en controle krijgt over de lasprestatie in detail en algemeen.
Tracers aanmaken en opvolgen.
Uitleg over de grafische weergave van tracers in FABRAP als ook advies over hoe dit onwenselijk onderwerp tot een minimum te beperken.
Voorkom tracer_escalatie door kort op het uitgevoerde laswerk de NDO per lasser uit te laten voeren en de resultaten hiervan te verwerken in FR.
Voorkom overmatig NDO door niet met lassers op een project of ISO te wisselen.
Nieuwe onbekende lasser?
De eerste twee lassen direct onderzoeken!
Line Inspection Summary List (LISL).
De lisl staat aan de basis van een afname. Wat staat er op vermeld?
Verder wordt ingegaan op de KNR (Keuring en nieuwbouw rapport) en in het bijzonder de opzet hiervan.
Testsystemen - Hydrotest - Opleveren.
De laatste stap in een project voor oplevering is aantonen dat een druksysteem een sterktetest kan doorstaan.
De meest gehanteerde methode is dit te doen middels een druk(hydro)test volgens een testsysteemindeling die vaak in een met de klant overeengekomen volgorde en controlestappen (ITP) wordt uitgevoerd.
Nadat een testsysteem gedefinieerd is kun je tijdens de productie in het FR-ISO_Overzicht eenvoudig de status van dit systeem monitoren.
-NDO Uitgevoerd en acceptabel?
-Voorgang Prefab en Montage.
-Verdeeld over eventuele de verschillende projectfases,
werkplaatsen en werkplekken.
Het afgetekende Hydrotestrapport wordt ook weer in het FR Systeem opgeslagen en is een onderdeel van het opleverpakket/ dossier.
Training gevolgd?
Dan ontvangt u een certificaat met daarop het aantal doorlopen hoofdstukken.
Het komt maar zelden voor dat er op één trainingsdag 10 hoofdstukken worden voltooid.
Voor een volledige training moet u uitgaan van twee trainingsdagen om FABRAP volledig te doorgronden.
Het is ook wel zo dat niet alle Fabrappers hoofdstuk 6 t/m 10 nodig hebben om in een projectteam te kunnen meedraaien.
Meer weten?
Laat een bericht achter middels het contactformulier onder aan de pagina.
FABRAP basistraining Servië BMR Sabac
6 en 7 juni 2019.
Op donderdag 6 juni 2019 om 9:00 gestart met de hands on basis training.
Het gaat hier om 10 bovenstaande hoofdstukken die van de website te downloaden zijn.
De BMR groep bestond uit vier ervaren QC functionarissen en twee trainee coördinatoren uit Nederland. Door deze groepsgrootte en de ervarenheid van de deelnemers zijn alle 10 hoofdstukken doorlopen in één dag.
Dit mag best een bijzondere prestatie genoemd worden.
Op vrijdag 7 juni 2019 09:00 waren de deelnemers “onder een beetje begeleiding” al begonnen het met invoeren van lasprocedures en lassers in het actuele project.
Mijn complimenten….
Veel succes met FABRAP.
U heeft een training bijgewoond of gebruikt FABRAP al en u heeft misschien nog een andere vraag of een aanbeveling?
U wilt een leer-account aanvragen?
Aarzel alstublieft niet deze te stellen of uw aanbevelingen in te brengen middels het reactieformulier.
U krijgt altijd antwoord.
Met vriendelijke groet
Gerard Jonasson
